ESP32-S3 IDF编程第九课：I2C通信与OLED显示 —— 让数据”看得见”

上节课我们用ADC采集了电压值，但只能对着串口调试助手看数字。这节课让数据”跳”到屏幕上——I2C通信 + OLED显示，从此告别”盲调”。

你可能会问：串口打印不也能看数据吗？为什么还要学I2C和OLED？

来，看个真实场景：

• 你做了个电池电量监测仪，总不能一直插着电脑看串口吧？
• 你做了个温湿度传感器，想挂在墙上实时显示，没屏幕怎么行？
• 你做了个小型示波器，要把波形画出来，串口可画不了图

这时候，你就需要I2C通信和OLED显示屏——I2C是连接传感器的”标准语言”，OLED是让数据”可视化”的最佳选择。128×64的分辨率，能显示8行文字，功耗还低，简直是嵌入式开发的神器！

---

一、I2C协议是什么？

1.1 从生活类比理解I2C

想象I2C是一条双向单车道马路：

• SDA（数据线）：运送数据的”货车”
• SCL（时钟线）：指挥交通的”红绿灯”
• 上拉电阻：确保没车的时候路面是”高电平”（空载状态）
• 设备地址：每个设备的”门牌号”，主机靠这个找到从机

关键特性：

• 只需要2根线（SDA + SCL），省IO口
• 多设备共享一条总线，每个设备有独立地址
• 主从架构：主机（ESP32）发起通信，从机（OLED）被动响应

1.2 I2C通信时序

一次完整的I2C通信就像”打电话”：

主机：喂，是0x3C吗？（发送起始信号 + 设备地址）
OLED：在的！（ACK应答）
主机：我要写数据0xAE（发送数据）
OLED：收到了！（ACK应答）
主机：挂了（发送停止信号）

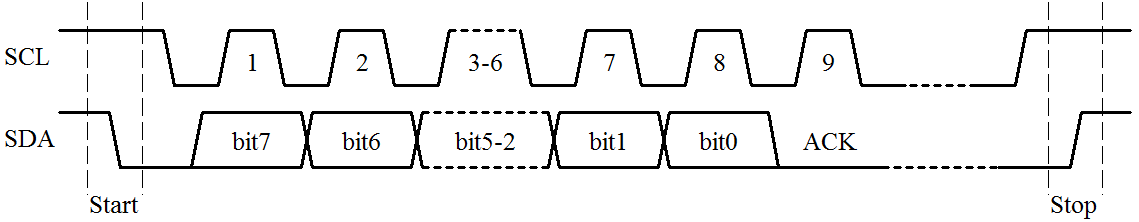

时序图解：

时序分段解析

1. 起始信号

• 动作：SCL 保持高电平期间，SDA 由高电平变为低电平。
• 意义：这标志着一次 I2C 通信的开始，所有从机都会被唤醒并准备接收数据。

2. 数据传输 (bit7 到 bit0)

I2C 协议规定数据是以 字节（8位） 为单位传输的，且 高位先行。

• bit7 ~ bit0

  ：图中展示了 8 个数据位。

  • 在 SCL 的每一个时钟脉冲（高电平期间），SDA 线上的电平状态代表当前的数据位是 1 还是 0。
  • 注意：SDA 上的数据必须在 SCL 为高电平时保持稳定，只能在 SCL 为低电平时改变，以确保接收方能正确采样。

• 中间省略 (3-6)：图中虚线框表示 bit5 到 bit2 的传输过程与前后类似，为了简化图表被省略了。

3. 应答信号

• 动作：在第 9 个时钟脉冲期间，SDA 线被拉低。

• 意义

  ：这是从机发给主机的

  应答信号

  。

  • 低电平：表示从机成功接收到了前面的 8 位数据，并准备好了接收下一个字节。
  • 高电平：如果 SDA 保持高电平（非应答），则表示接收失败或从机忙。

4. 停止信号

• 动作：SCL 保持高电平期间，SDA 由低电平变为高电平。
• 意义：这标志着本次 I2C 通信的结束，总线被释放。

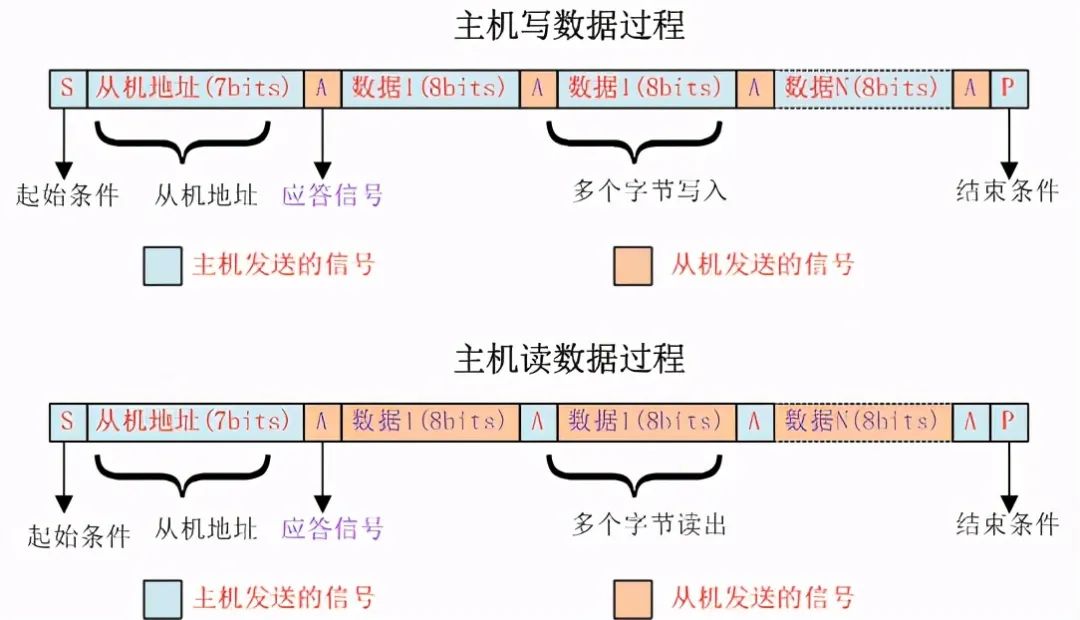

1. 基础信号：通信的”开场”与”收尾”

无论读还是写，都离不开这几个物理信号：

• 起始位 (Start Condition): SCL 高电平时，SDA 由高变低。这表示”大家注意，我要开始讲话了”。
• 停止位 (Stop Condition): SCL 高电平时，SDA 由低变高。这表示”通信结束，释放总线”。
• 应答位 (ACK/NACK): 接收方在第 9 个时钟周期将 SDA 拉低表示 ACK（收到），保持高电平则表示 NACK（没收到或出错）。

---

2. 写数据流程 (Master Write)

写数据通常用于设置寄存器或发送指令。流程如下：

1. 发送起始位。
2. 发送设备地址 + 写位 (0)：主机发送 7 位从机地址，第 8 位设为 0（代表 Write）。
3. 接收 ACK：对应的从机发出应答。
4. 发送寄存器地址：告诉从机你要往哪个”抽屉”里写东西。
5. 接收 ACK。
6. 发送数据字节：发送你要写入的内容（可以连续发送多个字节）。
7. 接收 ACK：每发一个字节，从机都要回一个应答。
8. 发送停止位。

---

3. 读数据流程 (Master Read)

读数据稍微复杂一点，因为你必须先告诉从机”我想读哪个寄存器”，这涉及到一个**”复合格式”**：

1. 发送起始位。
2. 发送设备地址 + 写位 (0)：注意，这里先用写模式。
3. 接收 ACK。
4. 发送寄存器地址：告诉从机你想读哪个位置。
5. 接收 ACK。
6. 重复起始位 (Restart)：不发停止位，直接再次发送起始信号。这是为了切换模式。
7. 发送设备地址 + 读位 (1)：这次第 8 位设为 1（代表 Read）。
8. 接收 ACK。
9. 读取数据：此时 SDA 的控制权交给从机，主机每读一个字节要回传一个 ACK。
10. 发送 NACK：读到最后一个字节时，主机发送 NACK，告诉从机”够了，别发了”。
11. 发送停止位。

1.3 SSD1306 OLED 简介

SSD1306 是一款单芯片CMOS OLED驱动器，特性：

参数	数值
分辨率	128 × 64 像素
颜色	单色（黑/白）
通信接口	I2C（默认）/ SPI
I2C地址	0x3C（SA0=0）或 0x3D（SA0=1）
显存	128 × 64 = 8192 bit = 1KB

显存结构（页寻址模式）：

• 把64行分成8个”页”（Page），每页8行
• 每页128列，每列1个字节（8位）
• 总共 8页 × 128字节 = 1024字节显存

        列 0 ~ 127
      ┌─────────────────┐
页 0  │   第 0-7 行    │  ← 字节0 ~ 字节127
页 1  │   第 8-15 行   │  ← 字节128 ~ 字节255
...   │      ...        │
页 7  │  第 56-63 行   │  ← 字节896 ~ 字节1023
      └─────────────────┘

---

二、硬件准备

2.1 所需材料

• ESP32-S3开发板 × 1
• SSD1306 OLED显示屏（128×64，I2C接口）× 1
• 杜邦线 × 4

2.2 接线图

ESP32-S3          OLED SSD1306
┌─────────┐      ┌──────────┐
│   3.3V  ├──────┤   VCC    │
│   GND   ├──────┤   GND    │
│  GPIO40 ├──────┤   SDA    │  ← 数据线
│  GPIO41 ├──────┤   SCL    │  ← 时钟线
└─────────┘      └──────────┘

💡 注意：

• SDA和SCL需要上拉电阻（4.7kΩ），但ESP32-S3内部已集成，可以省略
• 部分OLED模块已经板载了上拉电阻
• I2C地址通常是0x3C，如果不行试试0x3D

---

三、SSD1306驱动原理详解

3.1 驱动架构概览

SSD1306驱动分为三层：

┌─────────────────────────────────────┐
│         应用层 (Application)         │
│  ssd1306_draw_string(), draw_rect() │
├─────────────────────────────────────┤
│         绘图层 (Graphics)            │
│  oled_buffer[] 显存操作              │
├─────────────────────────────────────┤
│         硬件层 (Hardware)            │
│  I2C通信: ssd1306_command(), data()  │
└─────────────────────────────────────┘

3.2 显存缓冲区设计

// 显存缓冲区: 128列 × 8页 = 1024字节
static uint8_t oled_buffer[OLED_WIDTH * OLED_PAGES];

显存寻址公式：

buffer[page * 128 + column] = data;

其中:
- page = y / 8      (0-7, 共8页)
- column = x        (0-127, 共128列)
- bit = y % 8       (0-7, 每字节8位对应8行)

发送命令

void ssd1306_command(uint8_t cmd) {
    // Control Byte: 0x00 = Co=0, D/C#=0 (命令)
    // Co=0: 后续字节都是命令
    // D/C#=0: 命令模式
    uint8_t command_buffer[2] = {0x00, cmd};
    i2c_master_transmit(oled_handle, command_buffer, 2, 100);
}

I2C数据包结构：

[Control Byte: 0x00] [Command Byte 1] [Command Byte 2] ...
        │                    │
        │                    └── 实际的命令值
        └── 0x00 = 命令模式

发送数据

void ssd1306_data(uint8_t *data, size_t len) {
    uint8_t *buffer = malloc(len + 1);
    if (!buffer) return;

    // Control Byte: 0x40 = Co=0, D/C#=1 (数据)
    buffer[0] = 0x40;
    memcpy(buffer + 1, data, len);

    i2c_master_transmit(oled_handle, buffer, len + 1, 1000);
    free(buffer);
}

数据 vs 命令的区别：

• 命令 (0x00)：控制屏幕行为（开关显示、设置对比度等）
• 数据 (0x40)：写入显存，显示内容

3.4 SSD1306初始化序列详解

void ssd1306_init() {
    // 1. 关闭显示（初始化期间不显示杂讯）
    ssd1306_command(0xAE);  // Display OFF

    // 2. 设置MUX比率（多路复用率）
    ssd1306_command(0xA8);  // Set MUX Ratio
    ssd1306_command(0x3F);  // 64MUX (0x3F = 63, 即64行)

    // 3. 设置显示偏移
    ssd1306_command(0xD3);  // Set Display Offset
    ssd1306_command(0x00);  // 无偏移

    // 4. 设置起始行
    ssd1306_command(0x40 | 0x00);  // Set Start Line = 0

    // 5. 使能电荷泵（⚠️ 必须！否则屏幕不亮）
    ssd1306_command(0x8D);  // Charge Pump Setting
    ssd1306_command(0x14);  // 0x14 = 使能, 0x10 = 禁用

    // 6. 设置内存寻址模式
    ssd1306_command(0x20);  // Set Memory Addressing Mode
    ssd1306_command(0x00);  // 0x00 = 水平模式, 0x01 = 垂直模式, 0x02 = 页模式

    // 7. 段重映射（左右翻转控制）
    ssd1306_command(0xA1);  // 0xA0 = 正常, 0xA1 = 反转

    // 8. COM扫描方向（上下翻转控制）
    ssd1306_command(0xC8);  // 0xC0 = 正常(从上到下), 0xC8 = 反转(从下到上)

    // 9. 设置COM引脚配置
    ssd1306_command(0xDA);  // Set COM Pins Hardware Configuration
    ssd1306_command(0x12);  // 0x12 = 交替COM引脚, 禁用重映射

    // 10. 设置对比度（亮度）
    ssd1306_command(0x81);  // Set Contrast Control
    ssd1306_command(0xCF);  // 0x00-0xFF, 越大越亮

    // 11. 设置预充电周期
    ssd1306_command(0xD9);  // Set Pre-charge Period
    ssd1306_command(0xF1);  // Phase 1: 15 DCLKs, Phase 2: 1 DCLK

    // 12. 设置VCOMH取消选择电平
    ssd1306_command(0xDB);  // Set VCOMH Deselect Level
    ssd1306_command(0x30);  // ~0.83 x VCC

    // 13. 打开显示
    ssd1306_command(0xAF);  // Display ON
}

初始化命令速查表：

命令	代码	参数	作用
Display OFF	0xAE	-	关闭显示
Set MUX Ratio	0xA8	0x3F	64行复用
Set Display Offset	0xD3	0x00	显示偏移
Set Start Line	0x40n	-	起始行
Charge Pump	0x8D	0x14	使能电荷泵
Memory Mode	0x20	0x00	水平寻址
Segment Remap	0xA1	-	段重映射
COM Scan Direction	0xC8	-	COM扫描方向
Set COM Pins	0xDA	0x12	COM引脚配置
Set Contrast	0x81	0xCF	对比度
Set Pre-charge	0xD9	0xF1	预充电
Set VCOMH	0xDB	0x30	VCOMH电平
Display ON	0xAF	-	打开显示

⚠️ 重要：0x8D 0x14（电荷泵使能）是屏幕能亮起来的关键！

3.5 显存刷新机制

void ssd1306_refresh() {
    // 按页刷新显存
    for (int page = 0; page < 8; page++) {
        // 1. 设置页地址
        ssd1306_command(0xB0 | page);  // Page Start Address

        // 2. 设置列地址低4位
        ssd1306_command(0x00 | 0x00);  // Lower Nibble = 0

        // 3. 设置列地址高4位
        ssd1306_command(0x10 | 0x00);  // Higher Nibble = 0

        // 4. 发送该页的所有列数据（128字节）
        ssd1306_data(&oled_buffer[page * 128], 128);
    }
}

刷新原理：

• SSD1306有8页，每页128列
• 必须先设置页地址和列地址，才能写入数据
• 一次性发送128字节，比逐字节发送高效得多

3.6 绘图函数实现

画点函数（核心）

void ssd1306_draw_pixel(uint8_t x, uint8_t y) {
    // 边界检查
    if (x >= 128 || y >= 64) return;

    // 计算页号和位位置
    uint8_t page = y / 8;      // 0-7
    uint8_t bit = y % 8;       // 0-7

    // 设置对应位
    // 注意：SSD1306的bit0对应最上面一行
    oled_buffer[page * 128 + x] |= (1 << bit);
}

画点原理图解：

要在坐标 (10, 17) 画点：

y = 17
page = 17 / 8 = 2        (第2页，对应行16-23)
bit = 17 % 8 = 1         (第1位)

显存位置: buffer[2 * 128 + 10] 的第1位

修改前: buffer[266] = 0x00
修改后: buffer[266] = 0x02  (bit1被置1)

字符绘制

void ssd1306_draw_char(uint8_t x, uint8_t y, char c) {
    // 查找字符在字库中的索引
    const char *pos = strchr(charset, c);
    if (!pos) return;
    uint8_t char_index = pos - charset;

    // 获取字模数据指针
    // 每个字符9字节：9列 × 8行
    const uint8_t *font_ptr = &font_5x7[char_index * 9];

    // 遍历9列
    for (int col = 0; col < 9; col++) {
        uint8_t screen_x = x + col;
        if (screen_x >= 128) break;

        uint8_t font_byte = font_ptr[col];

        // 遍历8行
        for (int row = 0; row < 8; row++) {
            // 检查该位是否为1
            if (font_byte & (1 << row)) {
                uint8_t screen_y = y + row;
                if (screen_y >= 64) continue;

                // 设置像素
                uint8_t page = screen_y / 8;
                uint8_t bit = screen_y % 8;
                oled_buffer[page * 128 + screen_x] |= (1 << bit);
            }
        }
    }
}

3.7 完整驱动代码

#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"
#include "driver/i2c_master.h"
#include <stdint.h>

// --- 配置部分 ---
#define SSD1306_I2C_ADDR    0x3C
#define OLED_WIDTH          128
#define OLED_HEIGHT         64
#define OLED_PAGES          (OLED_HEIGHT / 8)

static const char *TAG = "SSD1306";

// 显存缓冲区
static uint8_t oled_buffer[OLED_WIDTH * OLED_PAGES];
static i2c_master_dev_handle_t oled_handle = NULL;

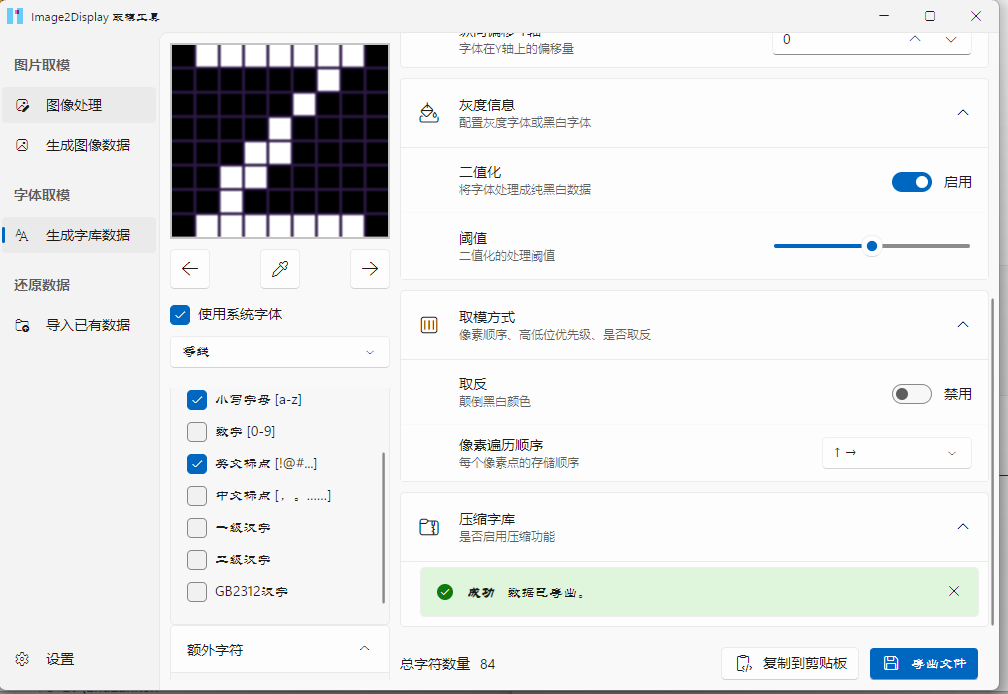

// 字库声明（由 image2display 生成）
extern const uint8_t font_5x7[];
extern const char charset[];

// --- SSD1306 命令定义 ---
#define SSD1306_CMD_DISPLAY_OFF         0xAE
#define SSD1306_CMD_DISPLAY_ON          0xAF
#define SSD1306_CMD_SET_MUX_RATIO       0xA8
#define SSD1306_CMD_SET_DISP_OFFSET     0xD3
#define SSD1306_CMD_SET_START_LINE      0x40
#define SSD1306_CMD_CHARGE_PUMP         0x8D
#define SSD1306_CMD_MEMORY_MODE         0x20
#define SSD1306_CMD_SEG_REMAP           0xA1
#define SSD1306_CMD_COM_SCAN_DEC        0xC8
#define SSD1306_CMD_SET_COM_PINS        0xDA
#define SSD1306_CMD_SET_CONTRAST        0x81
#define SSD1306_CMD_SET_PRECHARGE       0xD9
#define SSD1306_CMD_SET_VCOMH           0xDB
#define SSD1306_CMD_SET_PAGE_ADDR       0xB0
#define SSD1306_CMD_SET_COL_ADDR_LOW    0x00
#define SSD1306_CMD_SET_COL_ADDR_HIGH   0x10

// --- I2C底层通信 ---
void ssd1306_command(uint8_t cmd) {
    uint8_t buf[2] = {0x00, cmd};  // Control=0x00 (命令)
    i2c_master_transmit(oled_handle, buf, 2, 100);
}

void ssd1306_data(uint8_t *data, size_t len) {
    uint8_t *buf = malloc(len + 1);
    if (!buf) return;
    buf[0] = 0x40;  // Control=0x40 (数据)
    memcpy(buf + 1, data, len);
    i2c_master_transmit(oled_handle, buf, len + 1, 1000);
    free(buf);
}

// --- 初始化 ---
void ssd1306_init() {
    ESP_LOGI(TAG, "Initializing I2C...");

    // 配置I2C总线
    i2c_master_bus_config_t bus_config = {
        .clk_source = I2C_CLK_SRC_DEFAULT,
        .i2c_port = 0,
        .sda_io_num = 40,
        .scl_io_num = 41,
        .glitch_ignore_cnt = 7,
        .flags.enable_internal_pullup = true,
    };
    i2c_master_bus_handle_t bus_handle = NULL;
    ESP_ERROR_CHECK(i2c_new_master_bus(&bus_config, &bus_handle));

    // 添加OLED设备
    i2c_device_config_t dev_cfg = {
        .dev_addr_length = I2C_ADDR_BIT_LEN_7,
        .device_address = SSD1306_I2C_ADDR,
        .scl_speed_hz = 400000,
    };
    ESP_ERROR_CHECK(i2c_master_bus_add_device(bus_handle, &dev_cfg, &oled_handle));

    ESP_LOGI(TAG, "Initializing SSD1306...");

    // 初始化序列
    ssd1306_command(SSD1306_CMD_DISPLAY_OFF);
    ssd1306_command(SSD1306_CMD_SET_MUX_RATIO); ssd1306_command(0x3F);
    ssd1306_command(SSD1306_CMD_SET_DISP_OFFSET); ssd1306_command(0x00);
    ssd1306_command(SSD1306_CMD_SET_START_LINE | 0x00);
    ssd1306_command(SSD1306_CMD_CHARGE_PUMP); ssd1306_command(0x14);
    ssd1306_command(SSD1306_CMD_MEMORY_MODE); ssd1306_command(0x00);
    ssd1306_command(SSD1306_CMD_SEG_REMAP);
    ssd1306_command(SSD1306_CMD_COM_SCAN_DEC);
    ssd1306_command(SSD1306_CMD_SET_COM_PINS); ssd1306_command(0x12);
    ssd1306_command(SSD1306_CMD_SET_CONTRAST); ssd1306_command(0xCF);
    ssd1306_command(SSD1306_CMD_SET_PRECHARGE); ssd1306_command(0xF1);
    ssd1306_command(SSD1306_CMD_SET_VCOMH); ssd1306_command(0x30);
    ssd1306_command(SSD1306_CMD_DISPLAY_ON);

    ESP_LOGI(TAG, "SSD1306 Ready");
}

// --- 绘图函数 ---
void ssd1306_clear() {
    memset(oled_buffer, 0x00, sizeof(oled_buffer));
}

void ssd1306_refresh() {
    for (int page = 0; page < OLED_PAGES; page++) {
        ssd1306_command(SSD1306_CMD_SET_PAGE_ADDR | page);
        ssd1306_command(SSD1306_CMD_SET_COL_ADDR_LOW | 0x00);
        ssd1306_command(SSD1306_CMD_SET_COL_ADDR_HIGH | 0x00);
        ssd1306_data(&oled_buffer[page * OLED_WIDTH], OLED_WIDTH);
    }
}

void ssd1306_draw_pixel(uint8_t x, uint8_t y) {
    if (x >= OLED_WIDTH || y >= OLED_HEIGHT) return;
    uint8_t page = y / 8;
    uint8_t bit = y % 8;
    oled_buffer[page * OLED_WIDTH + x] |= (1 << bit);
}

void ssd1306_draw_char(uint8_t x, uint8_t y, char c) {
    const char *pos = strchr(charset, c);
    if (!pos) return;
    uint8_t idx = pos - charset;
    const uint8_t *font = &font_5x7[idx * 9];

    for (int col = 0; col < 9; col++) {
        if (x + col >= OLED_WIDTH) break;
        uint8_t byte = font[col];
        for (int row = 0; row < 8; row++) {
            if (byte & (1 << row)) {
                ssd1306_draw_pixel(x + col, y + row);
            }
        }
    }
}

void ssd1306_draw_string(uint8_t x, uint8_t y, const char *str) {
    while (*str && x < OLED_WIDTH) {
        ssd1306_draw_char(x, y, *str);
        x += 10;
        str++;
    }
}

// --- 主程序 ---
void app_main(void) {
    ssd1306_init();
    ssd1306_clear();

    ssd1306_draw_string(0, 0, "ESP32-S3");
    ssd1306_draw_string(0, 16, "OLED OK!");

    ssd1306_refresh();
    ESP_LOGI(TAG, "Display Done");
}

---

四、字库生成与使用

4.1 使用 image2display 生成字库

推荐使用 image2display 生成自定义字库：

配置参数：

• 字体大小：12
• 宽度：9，高度：8
• 遍历顺序：如图所示
• 字符集：选择大小写字母和标点符号

4.2 字库文件修改

生成的 font_data.c 需要修改：

#include <stdint.h>  // 添加头文件

const char charset[] = "ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz!@#$%^&*()-_+=[]{};:\'\",.<>/?\\|`~";
// 注意转义双引号: \"

4.3 CMakeLists.txt 配置

idf_component_register(
    SRCS "main.c" "font_data.c"
    PRIV_REQUIRES spi_flash driver
    INCLUDE_DIRS ""
)

---

五、常见问题与解决

5.1 OLED不亮

检查清单：

1. 接线是否正确（SDA、SCL是否接反）
2. I2C地址是否正确（0x3C或0x3D）
3. 是否发送了电荷泵使能命令（0x8D 0x14）
4. 最后是否发送了显示开启命令（0xAF）

5.2 显示花屏/乱码

原因：显存数据未正确初始化

解决：

ssd1306_clear();      // 清空显存
ssd1306_refresh();    // 刷新到屏幕

5.3 显示方向不对

解决：修改初始化命令

ssd1306_command(0xA0);  // 段重映射（水平翻转）
ssd1306_command(0xC0);  // COM扫描方向（垂直翻转）

5.4 刷新闪烁

原因：每次刷新整个屏幕

优化：只刷新变化的部分（局部刷新）
