ESP32-S3 IDF编程第四课：中断

上一节教程里，我们用轮询的方式读取按键状态，虽然能用，但有个挺烦人的问题——CPU得一直空转等着，白白浪费了单片机的性能。

有没有更聪明的办法？当然有，这就是咱们今天的主角：中断。

什么是中断？

打个生活中的比方你就懂了：

• 轮询：就像你每隔5秒抬头看看门口有没有人，哪怕根本没人来，你也得一直抬头、低头、抬头……累不累？
• 中断：就像门铃。平时你该看书看书、该喝茶喝茶，门铃“叮咚”一响，你再去开门。

ESP32-S3的中断就是这个意思：按键按下的瞬间，会产生一个电信号，CPU会立刻暂停手头的活儿，跑去执行一段专门处理按键的代码（这叫中断服务函数），处理完了再回来接着干刚才的事。效率直接拉满。

硬件接线

接法和上一课一模一样，不用改：

• 按键一脚接 3.3V
• 另一脚接 GPIO2
• 重要提醒：最好给GPIO2接个下拉电阻（比如10kΩ到GND），或者像我们代码里做的那样，直接启用内部下拉。不然引脚悬空，电平飘忽不定，可能会瞎触发中断。

上代码，直接看

下面就是完整的中断实现，别被代码长度吓到，核心就那几步，我慢慢拆解。

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/queue.h"
#include "driver/gpio.h"

// 创建一个队列，专门负责把中断消息传给任务
static QueueHandle_t gpio_evt_queue = NULL;

/*
 * 中断服务函数 (ISR)
 * 划重点：必须加 IRAM_ATTR，让代码待在内部RAM里，保证响应速度
 * 中断里千万别干重活！别用 printf！只做个简单的标记就行
 */
static void IRAM_ATTR button_isr_handler(void *arg)
{
    uint32_t gpio_num = (uint32_t)arg;
    // 把是哪个引脚触发了中断这件事，通过队列告诉外面的任务
    xQueueSendFromISR(gpio_evt_queue, &gpio_num, NULL);
}

/*
 * 任务函数：踏踏实实处理按键事件
 * 队列里有消息了，它才会动，平时就歇着，完全不占CPU
 */
static void button_task(void *arg)
{
    uint32_t io_num;
    while (1) {
        // 眼巴巴等着队列来消息，没消息就睡觉（阻塞）
        if (xQueueReceive(gpio_evt_queue, &io_num, portMAX_DELAY)) {
            printf("中断触发！按键按下了，GPIO: %ld\n", io_num);
        }
    }
}

void app_main(void)
{
    // 第一步：配置GPIO2为输入，并设定为下降沿触发中断
    gpio_config_t io_conf = {
        .intr_type = GPIO_INTR_NEGEDGE,   // 下降沿触发，就是电平从高变低的那一刻
        .mode = GPIO_MODE_INPUT,          // 输入模式
        .pin_bit_mask = (1ULL << 2),      // 选中GPIO2
        .pull_down_en = 1,                // 启用内部下拉，防止悬空捣乱
        .pull_up_en = 0
    };
    gpio_config(&io_conf);

    // 第二步：创建队列，长度10，每个消息存一个引脚号
    gpio_evt_queue = xQueueCreate(10, sizeof(uint32_t));

    // 第三步：创建专门的任务来处理按键
    xTaskCreate(button_task, "button_task", 2048, NULL, 10, NULL);

    // 第四步：安装GPIO中断服务（整个程序只需要调一次）
    gpio_install_isr_service(0);

    // 第五步：把咱们写的中断函数和GPIO2绑定起来
    gpio_isr_handler_add(2, button_isr_handler, (void *)2);

    printf("中断例程已启动，坐等按键按下...\n");
}

核心要点掰开揉碎

1. 神奇的 IRAM_ATTR

中断服务函数前面那个 IRAM_ATTR 绝对不能省。ESP32的代码通常放在外部Flash里，读取有延迟。IRAM_ATTR 就是告诉编译器：“这代码很重要，给我塞进内部RAM里，随叫随到！” 这样中断响应才够快。

2. 中断到底触发了个啥？

咱们代码里用的是 GPIO_INTR_NEGEDGE，也就是下降沿触发。结合咱们的电路（按键接3.3V，GPIO2有下拉电阻），它的工作流程是这样的：

• 没按按键时：GPIO2被下拉电阻拽到低电平（0）。
• 按下瞬间：GPIO2接通3.3V，电平从低变高（上升沿）。
• 松开瞬间：GPIO2断开3.3V，被下拉电阻重新拽回低电平（下降沿）。

所以，我们抓的就是“松开”或者“按下后弹起”的那个瞬间。如果你想在“按下”的瞬间就触发，把 GPIO_INTR_NEGEDGE 改成 GPIO_INTR_POSEDGE 就行了。

关于中断类型的更多选项，可以看这个表：

• GPIO_INTR_DISABLE：关了中断，纯轮询用。
• GPIO_INTR_POSEDGE：上升沿触发（电平从0变1）。
• GPIO_INTR_NEGEDGE：下降沿触发（电平从1变0）。
• GPIO_INTR_ANYEDGE：不管上升还是下降，都触发。
• GPIO_INTR_LOW_LEVEL / HIGH_LEVEL：电平触发，会一直不停触发，新手慎用！

3. ISR里的“禁忌”

在 button_isr_handler 这个中断服务函数里，有三件事千万别干：

• ❌ 别用 printf 打印东西（太慢了！）。
• ❌ 别用 vTaskDelay 之类的延时函数。
• ❌ 别执行任何耗时的计算。

那我想打印怎么办？标准做法就是咱们代码里演示的——用队列 (xQueueSendFromISR) 把消息传给外面的任务，让任务去慢慢处理。专业术语叫“将中断处理推迟到任务中”。

4. 中断配置三步走，记牢了

1. gpio_config：设置引脚的 intr_type，告诉它你要用中断了。
2. gpio_install_isr_service：给整个芯片的中断系统“开机”（整个程序只开一次）。
3. gpio_isr_handler_add：把你的中断服务函数和具体的引脚“拴”在一起。

---

等等！出问题了！怎么打印了一大堆？

当你兴冲冲编译烧录，按下按键，串口输出可能是这样的：

中断触发！按键按下了，GPIO: 2
中断触发！按键按下了，GPIO: 2
中断触发！按键按下了，GPIO: 2
中断触发！按键按下了，GPIO: 2
中断触发！按键按下了，GPIO: 2
...（疯狂刷屏）

哇，我就轻轻按了一下，它怎么跟疯了一样？

原因很简单：按键抖动。

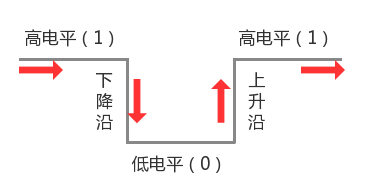

我们理想中的按键波形是方方正正的：

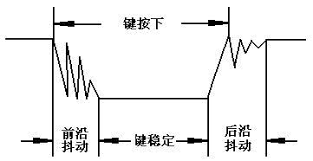

但实际上，机械按键的触点碰撞，波形是这样的“毛刺”：

那一堆密密麻麻的毛刺，每一个都可能被我们的中断当成一次“按下”，所以才会疯狂触发。这就是传说中的抖动。

怎么治这个“多动症”？

有两种药方：软件消抖 和 硬件消抖。

方法一：软件消抖（加个状态机）

在代码里加一个简单的状态机，忽略掉那些短时间内的重复触发。

typedef enum {
    BUTTON_IDLE,        // 空闲，等人按
    BUTTON_PRESSED,     // 有人按了，但我得看看是不是真的
} button_state_t;

static button_state_t button_state = BUTTON_IDLE;
static uint32_t last_debounce_time = 0;

static void button_task(void *arg)
{
    uint32_t io_num;
    while (1) {
        // 等队列消息，但最多只等10ms，防止错过其他事
        if (xQueueReceive(gpio_evt_queue, &io_num, pdMS_TO_TICKS(10))) {
            switch(button_state) {
                case BUTTON_IDLE:
                    // 第一次收到中断，记录时间，进入“待确认”状态
                    button_state = BUTTON_PRESSED;
                    last_debounce_time = xTaskGetTickCount();
                    break;

                case BUTTON_PRESSED:
                    // 又收到中断了，检查一下距离上次过了多久
                    if ((xTaskGetTickCount() - last_debounce_time) > pdMS_TO_TICKS(20)) {
                        // 超过20ms了，说明是真的按下了，不是抖动
                        // 这里可以再次确认一下电平，万无一失
                        if (gpio_get_level(io_num) == 0) {
                            printf("确认！按键真的按下了，GPIO: %ld\n", io_num);
                        }
                        // 处理完，回到空闲状态，准备迎接下一次
                        button_state = BUTTON_IDLE;
                    }
                    // 如果时间没超过20ms，直接忽略，就当是抖动
                    break;
            }
        }
    }
}

逻辑解释：第一次中断进来，我们记个时间。如果在20毫秒内又来了一堆中断，我们全部忽略。直到消停20毫秒后，才认定是一次“有效按下”。

方法二：硬件消抖（最简单粗暴）

在按键两端并联一个0.1uF到1uF的小电容，利用电容的充放电特性，把那些毛刺给“吸”平。硬件一劳永逸，但需要你动动烙铁。

---

轮询 vs 中断，终极PK

对比项	轮询	中断
CPU占用	一直占着，空转烧功耗	几乎为0，随叫随到
响应速度	看你轮询的勤快程度	微秒级，飞快
代码难度	简单直接	稍微复杂一点点
适合场合	状态需要持续监测	事件驱动的活儿（比如按键）

下课小结

这节课我们成功给按键插上了“中断”的翅膀，让CPU彻底解放了。总结一下今天的干货：

1. 中断原理：CPU不用空转，事件来了再处理。
2. IRAM_ATTR：让中断函数跑在快车道上。
3. ISR与队列：中断里只传消息，重活扔给任务干。
4. 中断三步走：配置、安装、绑定。
5. 按键抖动：知道了为什么按一下会触发好多次，以及怎么用软件状态机或硬件电容干掉它。

下一节课，咱们可以玩玩更有意思的，比如用定时器来做一个更优雅的消抖，或者用编码器旋钮。你觉得呢？
